Водогрейный котел КВ 0.15 работает без дымососа. Отапливаемая площадь 1500 м². Сжигаемое топливо каменный и бурый уголь. Высокое КПД, экономичность, компактные размеры, надежность работы.
Видео

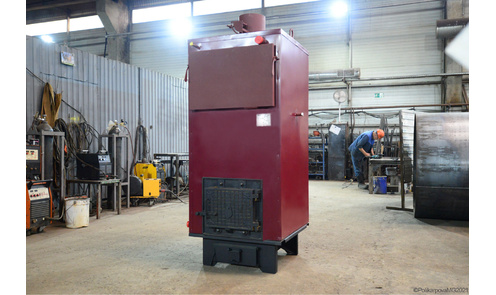

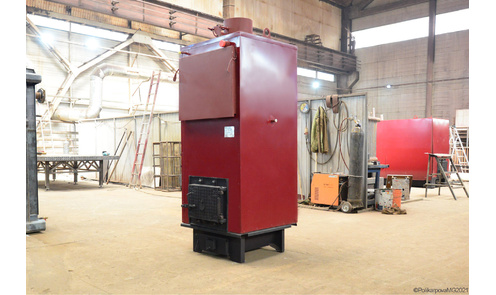

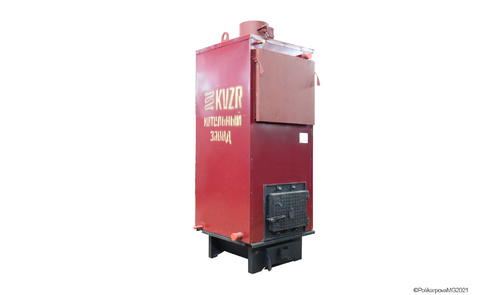

Котел КВ-0.15 без дымососа на самотяге
- Твердотопливная модель работающая на самотяге, без вентилятора и дымососа
- Тяга и дутье регулируются шиберами, входящими в комплект поставки
- Котел легко выходит на мощность даже при плюсовых температурах
- Повышенная надежность работы котла обеспечивается изготовлением трубной системы из трубы сталь 10, 20

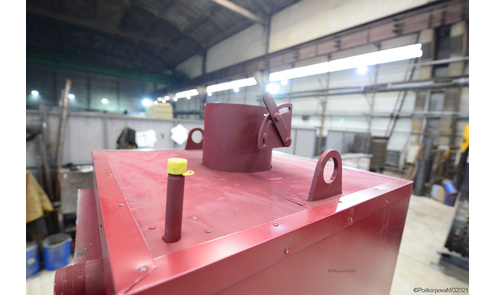

- Возможна установка дымовой трубы на каркас котла
- Гарантия 24 месяца, срок службы 10 лет
- Вид топки: Ручная, Колосники
- Максимальная тепловая мощность: 0.15 МВт
- Топливо: Твердое, Уголь
- Отапливаемая площадь: от 860 до 1600 м²
Цена с НДС
248 000 ₽
Уточнить цену с доставкой до вашего города
Товар не подходит?
Характеристики
Комплект поставки
Потребуются
Схема подключения
Сертификаты
Технические характеристики
Подобрать другую модель по вашим ТХ
Вид:
Водогрейный
Тип отопительного котла:
Твердотопливный
Бренд:
HeatExpert
Тип:
Котел КВ
Марка:
Котел HeatExpert КВ 0.15
Вид топки:
Ручная, Колосники
Максимальная тепловая мощность:
0.15 МВт
Максимальная тепловая мощность:
150 кВт
Максимальная тепловая мощность:
0.13 Гкал
Диапазон регулирования мощности:
40-100 %
Диапазон регулирования мощности:
75-150 кВт
Топливо:
Твердое, Уголь
Низшая теплота сгорания проектного топлива:
5230 кКал/кг
Влажность топлива:
30 %
Фракционный состав топлива:
Содержание мелочи (0-6 мм) не более 50%; максимальный размер куска не более 100 мм
КПД котла на УГЛЕ, не менее:
82 %
Расход УГЛЯ среднечасовой за отопительный сезон:
18 кг/ч
Расход УГЛЯ при максимальной нагрузке котла:
32 кг/ч
Расход условного топлива:
24 кг/ч
Минимальная температура воды на входе в котел:
55 °C
Максимальная температура воды на выходе из котла:
115 °C
Давление воды, не более:
0.15-0.3 (1.5-3) МПа (кгс/см²)
Номинальный расход теплоносителя:
5 м³/ч
Расход теплоносителя через котел min-max:
4-7 м³/ч
Гидравлическое сопротивление при номинальном расходе, не более:
0.07 (0.7) МПа (кгс/cм²)
Аэродинамическое сопротивление:
15 (1.5) Па (мм. вод. ст.)
Разряжение в топочной камере:
20-40 (2-4) Па (мм. вод. ст.)
Объем уходящих газов:
630 м³/ч
Температура уходящих газов, не более:
250 °C
Тяга:
Естественная
Водяной объем котла:
97 л
Объем топочной камеры:
0.46 м³
Размер топочной камеры: длина*ширина*высота:
690х690х965 мм
Активная площадь решетки горения:
0.48 м²
Присоединительные размеры по водяному тракту:
50 Ду
Присоединительные размеры газохода уходящих газов, ширина*высота / сечение:
Ду 250 / 0.05 мм/м²
Габаритные размеры корпуса котла (без дренажей, амбразуры, топочного устройства, входа выхода), длина*ширина*высота:
1030х1020х1920 мм
Габаритные размеры котла, длина*ширина*высота:
1030х1020х2220 мм
Масса:
1000 кг
Конструкция котла:
Водотрубная
Количество контуров:
Одноконтурный
Размещение:
Напольный
Тип камеры сгорания:
Открытый
Управление:
Электронное
Принцип работы твердотопливного котла:
Классический
Энергонезависимый:
Нет
Тип питания:
Трехфазное
Встроенный циркуляционный насос:
Нет
Встроенный расширительный бак:
Нет
Энергоэффективность:
Высокая
Срок службы:
10 лет
Страна производства:
Россия
Регистрационный номер Минпромторга:
1
Отапливаемая площадь:
от 860 до 1600 м²
Отапливаемый объем:
от 2600 до 5000 м³
Комплект поставки котла КВ 0.15
Цена водогрейного котла КВ 0.15 включает в себя котельный блок в изоляции, колосники, вентили, затворы, манометры, термометры, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация.
Дополнительное вспомогательное оборудование для работы котла КВ 0.15
Для эффективной и надежной работы котла КВ 0.15 в вашей котельной вам потребуется дополнительное оборудование - автоматика ЩУК, насос сетевой и подпиточный, газоходы и переходники для газового тракта, дымовая труба. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте уже имеется насосное и тягодутьевое оборудование, мы можем проверить совместимость котла КВ 0.15 нашего производства и вашего оборудования.
Можем изготовить нестандартные узлы для выполнения быстрого монтажа котла - газоходы и узлы обвязки.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения и монтаж.
Цена
по запросу
Цена
по запросу
Схема подключения и монтажа котла КВ 0.15
Монтаж водогрейного котла КВ 0.15 и вспомогательного оборудования в котельной должно производиться в соответствии с проектом и учетом требований СП 89.13330. 2016 «Котельные установки. Актуализированная редакция СНиП II-35-76» и «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С). Правильный монтаж котла – залог его надежной и долгой работы.
Чтобы правильно подключить котел КВ-0.15 без дымососа на самотяге в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. На представленной здесь схеме указаны их минимальные размеры. Кроме того, в данной примерной схеме монтажа водогрейных котлов и оборудования указан перечень минимально необходимого вспомогательного оборудования для правильной работы котла.
К вспомогательному оборудованию при подключении промышленного водогрейного котла КВр относят - щит управления котлом, насос циркуляционный, насос подпиточной воды, бак запаса воды, расширительный мембранный бак, дымовую трубу, систему газоходов и дымосос, золоуловитель (по желанию).
В случае если подпиточная вода не соответствует по своим характеристикам требованиям к питательной воде, необходимо предусмотреть систему водоподготовки котловой воды.
Для котельных 1 категории, являющиеся единственным источником тепла системы теплоснабжения и обеспечивающие потребителей первой категории, не имеющих индивидуальных резервных источников тепла, необходимо предусмотреть полное резервирование оборудования – подключение 2 (двух) котлов, насосов, ТДМ. Пунктиром обозначено оборудование для резервирования.
Для котельных 2 категории, включающие в себя промышленные и производственные котельные резервирование нужно предусматривать по необходимости.
Сертификат и качество котла КВ 0.15 КБ HeatExpert
Водогрейные котлы производства Котельный завод "РЭП" соответствуют строгим стандартам качества и безопасности. Завод производит котлы КВр-0.15 в соответствии с требованиями ГОСТ 30735-3001 по Техническим Условиям завода.
Котлы имеют все необходимые сертификаты соответствия Техническим регламентам Таможенного союза:
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 032/2013 - «О безопасности оборудования, работающего под избыточным давлением».
Водогрейный котел КВ-0.15 без дымососа на самотяге имеет гарантийный срок 24 месяца и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
Расшифровка маркировки котла КВ 0.15 КБ:
- К – котел
- В – водогрейный
- р – слоевая топка (решетка)
- 0,15 – теплопроизводительность 0,15 МВт (150 кВт)
- К - работа на каменном угле
- Б - работа на буром угле
- HeatExpert - зарегистрированный товарный знак Котельного завода "РЭП"
Дополнительные аббревиатуры в маркировке:
- КВр-0.15 К – котел с ручной колосниковой топкой.
- КВр-0.15 КБ – котел, предназначенный для работы на каменном и буром угле.
- КВр-0,15-95 КБ – максимальная температура нагрева воды на выходе 95 °C.
- КВр-0,15-115 КБ – максимальная температура нагрева воды на выходе 115 °C.
- КВр-150 кВт – производительность, указанная в киловаттах.
- КВр-0.15 ТТ – твердотопливный котел в тяжелой кирпичной обмуровке (вместо легкой изоляции).
- КСВр-0,15 К – котел стальной водогрейный.
